前言
此篇用来收集和记录部分网络报文中的格式和字段，方便以后的学习和问题排查。

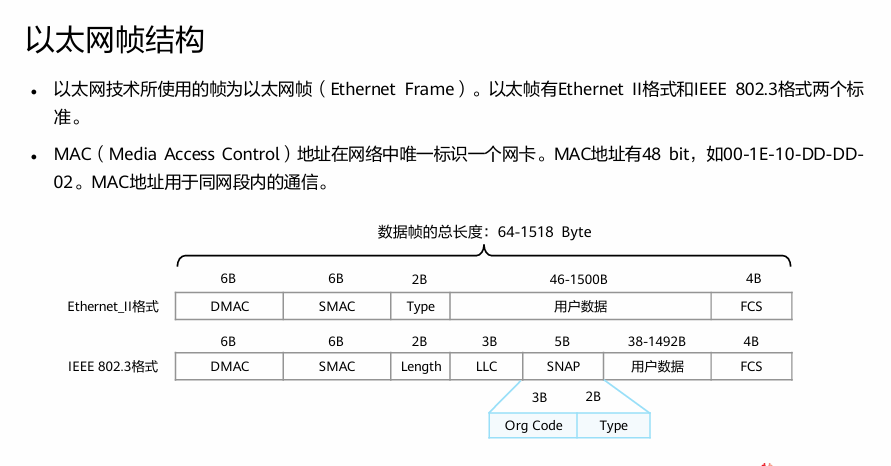

以太帧格式
Ethernet Ⅱ：
DMAC：6字节，目的MAC地址，该字段标识帧的接收者
SMAC：6字节，源MAC地址，该字段标识帧的发送者
Type：2字节，协议类型。常见值：
0x0800：internet protocol Version 4 （IPv4）
0x0806：Address Resolution Protocol （ARP）
IEEE802.3 LLC以太帧：
SNAP：Sub-network Access Protocol，子网访问协议。SNAP由结构代码（Organization Code）和类型（Type）字段组成。
FCS：Frame Check Sequence，帧校验序列，这是一个32位的循环冗余校验码，主要用于校验二层数据帧在传输过着中是否发生差错
逻辑链路控制LLC（Logical Link Control）由目的服务访问点DSAP（Destination Service Access Point）、源服务访问点SSAP（Source Service Access Point）和control字段组成。
DSAP：1字节，目的服务访问点，若后面类型为IP，该字段值设为0x06.服务访问点的功能类似于Ethernet Ⅱ中的Type字段或TCP/UDP传输协议中的端口号;
SSAP：1字节，源服务访问点，若后面类型为IP，该字段值设为0x06；
ctrl：1字节，该字段值通常设为0x03，表示无连接服务的IEEE802.2无编号数据格式。

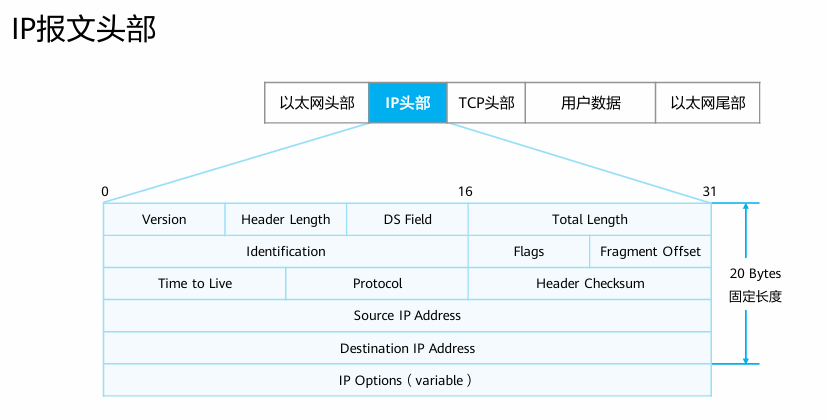

IPv4报文头部
Version：4 bit，4表示IPv4：6表示IPv6
Header Length：4bit，首部长度，如果不带Option字段，则为20，最长为60
Type of Service：8bit，服务类型。只有在有QoS差分服务要求时，这个字段才起作用。
Total length：16bit，总长度，整个IP数据包的长度。
Identification：16bit，标识，分片重组时会用到该字段
Flags：3bit，标志位
Fragment Offset：13bit，片偏移，分片重组会用到该字段
Time to Live：8bit，生存时间
Protocol：8bit，协议：下一层协议，指出此数据包携带的数据使用何种协议，以便目的主机的ip层将数据部分上交给哪个进程处理。
_1：ICMP
_2：IGMP
_6：TCP
_17：UDP
Header checksum：16bit，首部校验和。
Spurce IP Address：32bit，源IP地址。
Destination IP Address：32bit，目的IP地址。
Options：可变，选项字段。
Padding：可变，填充字段，全填0.

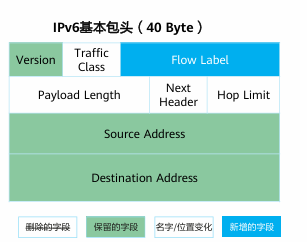

IPv6基本包头
Version：与IPv4同理
Traffic Class：流类别，长度为8bit。等同于IPv4中的ToS字段，表示IPv6数据包的类或优先级，主要应用于QoS。
Flow Label：流标签，长度为20bit。IPv6中的新增字段，用于区分实时流量，不同的流标签+源地址可以唯一确定一条数据流，中间网络设备可以根据这些信息更加高效率的区分数据流。
Payload Length：有效载荷长度，长度为16bit。有效载荷是指紧跟IPv6包头的数据包的其他部分（即扩展包头和上层协议数据单元）。
Next Header：下一个包头，长度为8bit。该字段定义紧跟在IPv6包头后面的第一个扩展包头（如果存在）的类型，或者上层协议数据单元中的协议类型（类型于IPv4的protocol字段）。
Hop Limit：跳数限制，长度为8bit。该字段类似于IPv4中的Time to Live字段，它定义了IP数据包所能经过的最大跳数。每经过一个路由器，该数值减去1，当该字段的指为0时，数据包将被丢弃。
Source Address：源地址，长度为128bit。表示发送方的地址。
Destination Address：目的地址，长度为128bit。表示接收方的地址。
TCP和UDP报文格式
TCP报文头部：
Source Port:源端口，标识哪个应用程序发送。长度为16bit；
Destination Port：目的端口，标识哪个应用程序接收。长度为16比特；
Sequence Number：序号字段，TCP连接中传输的数据流每个字节都编上一个序号。序号字段的值指的是本报文段所发送数据的第一个字节的序号。长度为32bit；
Acknowledgment Number：确认序列号，是期望收到对方下一个报文段数据的第1个字节的序号，即上次已成功接收到的数据段的最后一个字节数据的序号加1。只有ACK标识为1，此字段有效。长度为32bit；
Header Length：头部长度，指出TCP报文头部长度，以32比特（4字节）为计算单位。若Option字段无内容，则该字段为5，即头部为20字节；
Reserved：保留，必须填0。长度为6比特；
Control bits：控制位，包含FIN、ACK、SYN等标志位，代表不同状态下的TCP数据段；
Window：窗口TCP的流量控制，这个值表明当前接收端可接收的最大的数据总数（以字节为单位）。窗口最大为65535字节。长度为16比特；
Checksum：校验字段，是一个强制性的字段，由发端计算和存储，并由收端进行验证。在计算校验和时，要包括TCP头部和TCP数据，同时在TCP报文段的前面加上12字节的伪头部。长度为16比特；
Urgent：紧急指针，只有当Urgent标识置1时紧急指针才有效。TCP的紧急方式是发送端向另一端发送紧急数据的一种方式。紧急指针指出在本报文段中紧急数据共有多少个字节（紧急数据放在本报文段数据的最前面）。长度为16比特；
Options：选项字段（可选），长度为0~40字节。
UDP报文头部：
Source Port：源端口，标识哪个应用程序发送。长度为16比特；
Destination Port：目的端口，标识哪个应用程序接收。长度为16比特；
Length：该字段指定UDP报头和数据总共占用的长度。可能的最小长度是8字节，因为UDP报文已经占用了8字节。由于这个字段的存在，UDP报文总长不可能超过65535字节（包括8字节的报头，和65527字节的数据）；
Checksum：覆盖UDP头部和UDP数据的校验和，长度为16bit。
未完待续........
